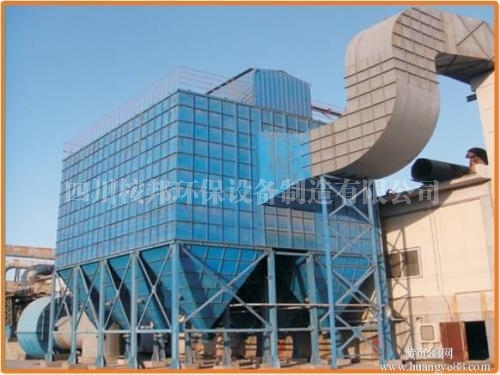

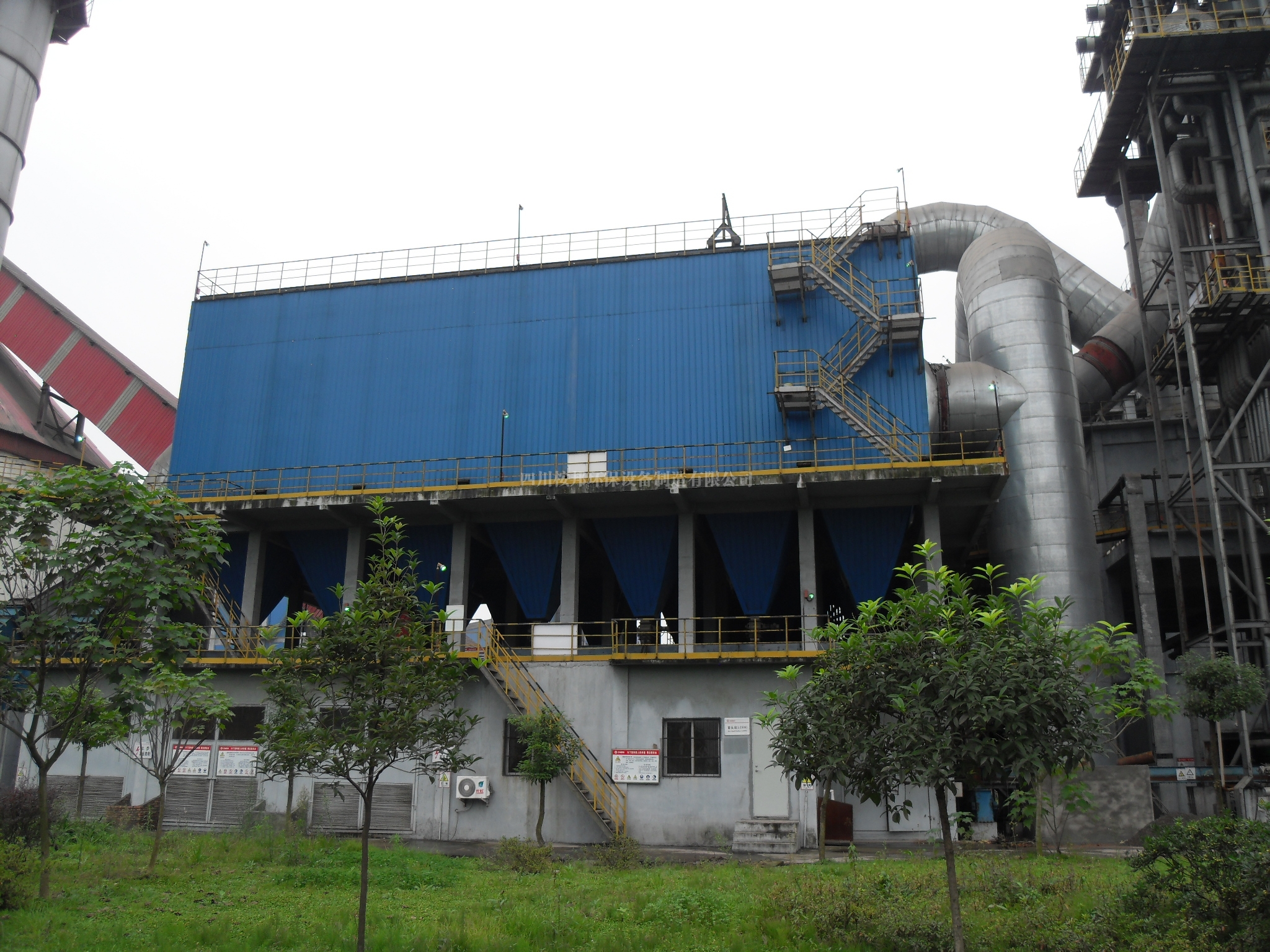

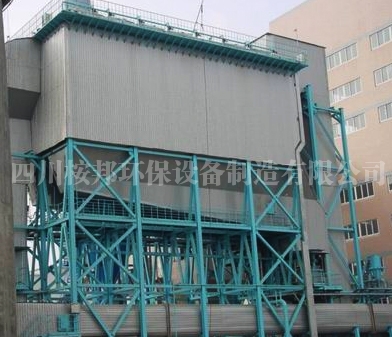

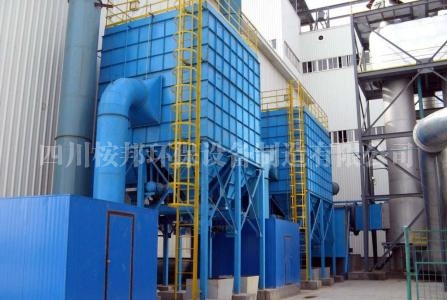

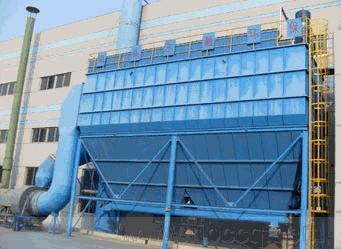

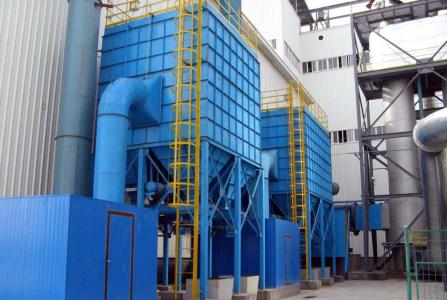

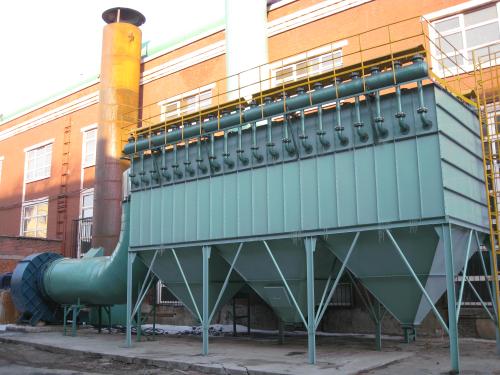

ABDMC大型行喷脉冲长布袋除尘器收尘器
一、 概述
ABDMC系列大型行喷脉冲长布袋除尘器是我公司在喷吹脉冲除尘技术的基础上，结合国内先进除尘技术，为满足大风量烟气净化需要而研制的脉冲长布袋除尘器。它综合了分室反吹和脉冲清灰两类除尘器的优点，克服了分室反吹清灰强度不足和一般脉冲清灰再吸附等缺点，防止了粉尘再附与失控问题，从而可提高过滤速度，节省清灰能耗和延长滤袋的寿命。除尘器的电控采用先进的PLC可编程控制器使清灰效率提高，喷吹频率大为降低。
该产品使用淹没式脉冲阀，降低了喷吹气源压力和设备运行能耗，延长了滤袋、脉冲阀的使用寿命，综合技术性能大大提高。广泛应用于建材、冶金、石化、粮食、钢铁、碳黑、电力垃圾焚烧、工业窑炉等常温或高温含量尘气体的净化及粉状物料的回收。
二、 特点
☆ 设计新颖，采用了下进气结构，较粗的高温颗粒直接落入灰斗，有效的保护了滤袋。
☆ 采用分室离线清灰，效率高，粉尘的二次吸附少，喷吹一次就可达到彻底清灰的目的，所以清灰周期延长，降低了清灰能耗，压气耗量可大为降低。同时，滤袋与脉冲阀的疲劳程度也相应减低，从而成倍地提高滤袋与阀片的寿命。大量减少了设备运行维护的费用。
☆ 采用长滤袋，在同等处理能力时设备占地面积少，更便于老厂改造。
☆ 检修换袋可在不停系统风机，系统正常运行条件下分室进行。滤袋袋口采用弹性涨圈，密封性能好，牢固可靠。滤袋笼骨采用多角形，减少了袋与笼骨的磨擦，延长了袋的寿命，又便于卸袋。
☆ 采用上部抽袋方式，换袋时抽出骨架后，脏袋投入箱体下部灰斗，由人孔处取出，改善了换袋操作条件。
☆ 箱体采用气密性设计，密封性好，检查门用优良的密封材料，制作过程中以煤油检漏， 漏风率很低。
☆ 进、出口风道布置紧凑，气流阻力小。
☆ 整台设备由PLC机控制，实现自动清灰、卸灰、自动温度控制及超温报警。
三、技术参数
型号 | 处理风量（m3/h） | 过滤风速（m/min） | 过滤面积（m2） | 滤袋规格 | 滤袋数量 | 阻力（pa） | 进口浓度（g/Nm3） | 出口排放浓度(mg/Nm3） | 耗气量（m3/min） |
ABDMC84-6 | 59300-88920 | 0.8-1.2 | 1235 | Φ130×6米 | 504 | ＜1500 | ＜100 | ＜50 | 1.5 |
ABDMC84-7 | 67100-105000 | 1440 | 588 | 1.5 | |||||
ABDMC84-8 | 77000-116000 | 1613 | 672 | 1.5 | |||||
ABDMC84-9 | 89000-133000 | 1850 | 756 | 1.5 | |||||
ABDMC84-2×5 | 96000-145000 | 2015 | 840 | 1.8 | |||||
ABDMC84-2×6 | 118000-177000 | 2460 | 924 | 1.8 | |||||
ABDMC84-2×7 | 138000-207000 | 2880 | 1176 | 1.8 | |||||
ABDMC84-2×8 | 154000-232000 | 3226 | 1344 | 2.0 | |||||
ABDMC84-2×9 | 178000-266000 | 3700 | 1512 | 2.0 | |||||
ABDMC84-2×10 | 192000-2920000 | 4030 | 1680 | 2.0 | |||||
ABDMC154-2×5 | 222000-333000 | 4640 | Φ160×6米 | 1540 | 4.0 | ||||
ABDMC154-2×6 | 266000-399000 | 5568 | 1848 | 4.0 | |||||
ABDMC154-2×7 | 310000-466000 | 6496 | 2156 | 4.0 | |||||
ABDMC154-2×8 | 355000-532000 | 7424 | 2464 | 4.5 | |||||
ABDMC154-2×9 | 399000-600000 | 8352 | 2772 | 4.5 | |||||
ABDMC154-2×10 | 444000-665000 | 9280 | 3080 | 4.5 | |||||
ABDMC154-2×11 | 488000-732000 | 10208 | 3388 | 5.0 | |||||
ABDMC154-2×12 | 532000-798000 | 11136 | 3696 | 5.0 | |||||
ABDMC154-2×13 | 577000-865000 | 12064 | 4004 | 5.5 | |||||
ABDMC154-2×14 | 621000-931000 | 12992 | 4312 | 6.0 | |||||
ABDMC154-2×15 | 665000-1000000 | 13920 | 4620 | 6.0 | |||||
ABDMC220-2×5 | 317000-475000 | 6635 | 2200 | 4.5 | |||||
ABDMC220-2×6 | 380000-570000 | 7962 | 2640 | 4.5 | |||||
ABDMC220-2×7 | 444000-665000 | 9289 | 3080 | 4.5 | |||||
ABDMC220-2×8 | 507000-760000 | 10616 | 3520 | 5.0 | |||||
ABDMC220-2×9 | 570000-855000 | 11943 | 3960 | 6.0 | |||||
ABDMC220-2×10 | 634000-950000 | 13270 | 4400 | 6.0 | |||||
ABDMC220-2×11 | 697000-1050000 | 14597 | 4840 | 7.0 | |||||
ABDMC220-2×12 | 760000-1140000 | 15924 | 5280 | 7.0 | |||||
ABDMC220-2×13 | 824000-1240000 | 17251 | 5720 | 8.0 | |||||
ABDMC220-2×14 | 887000-1330000 | 18581 | 6160 | 8.0 | |||||
ABDMC220-2×15 | 950000-1430000 | 19905 | 6600 | 9.0 | |||||
ABDMC220-2×16 | 1010000-1250000 | 21232 | 7040 | 9.0 |
