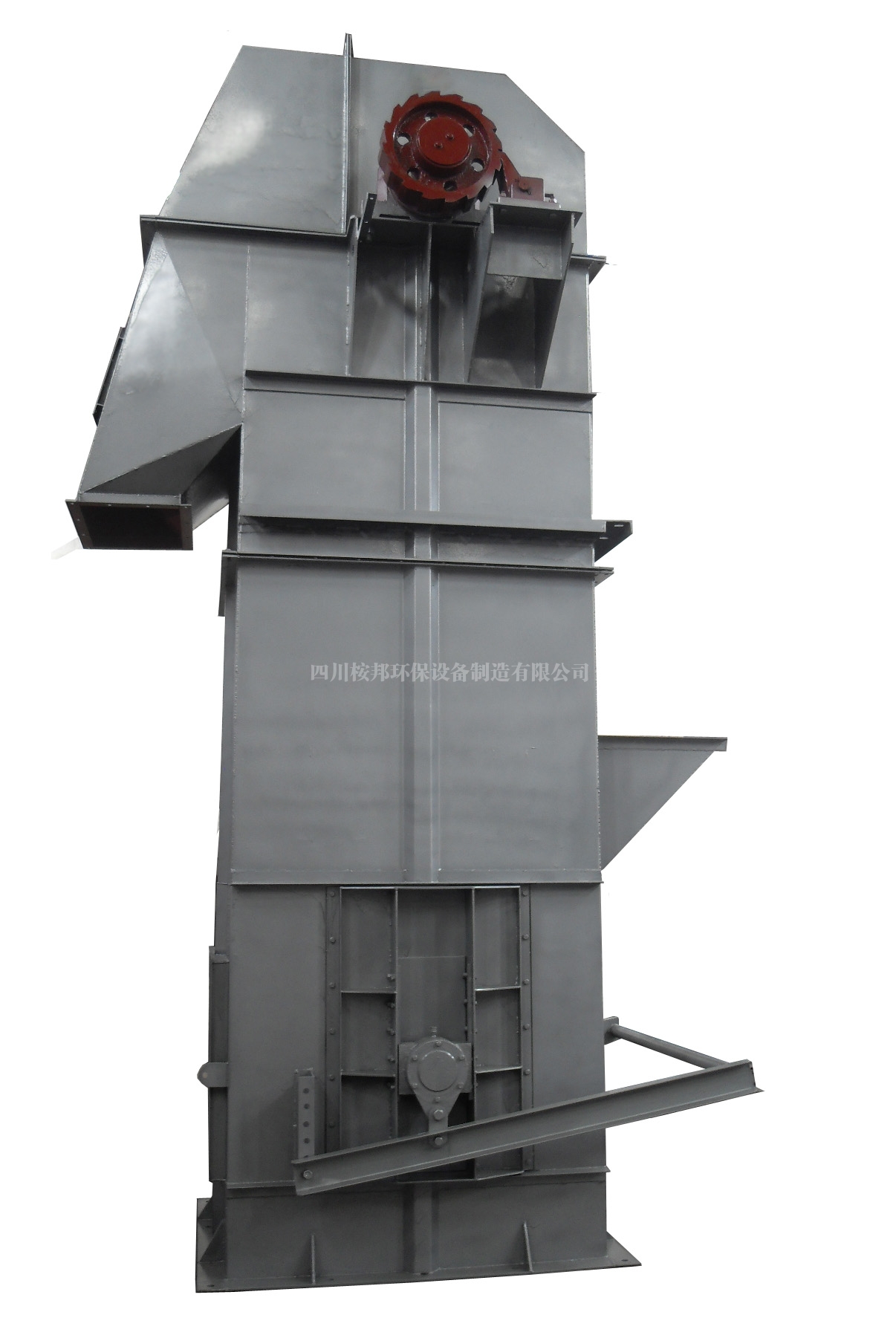

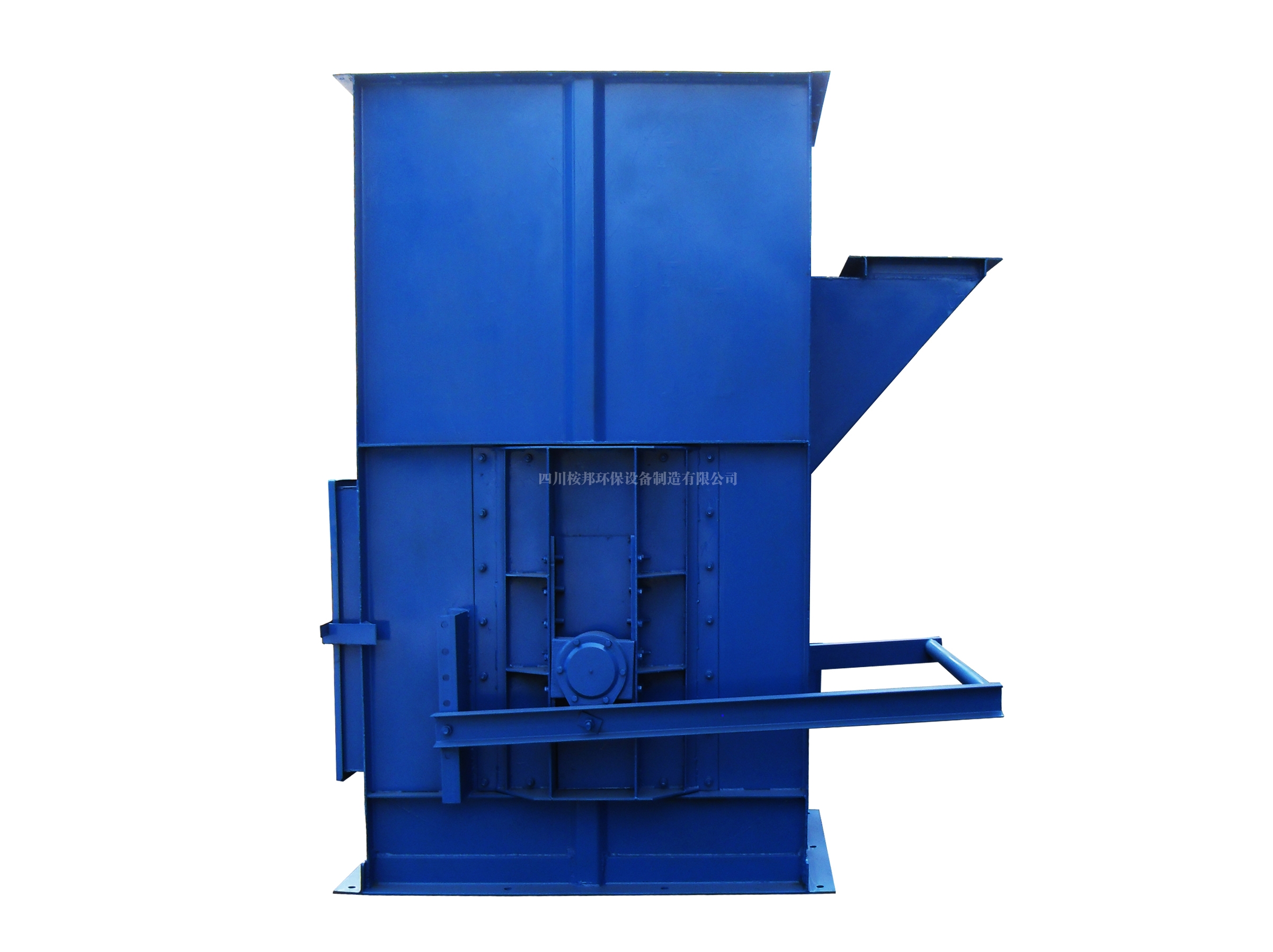

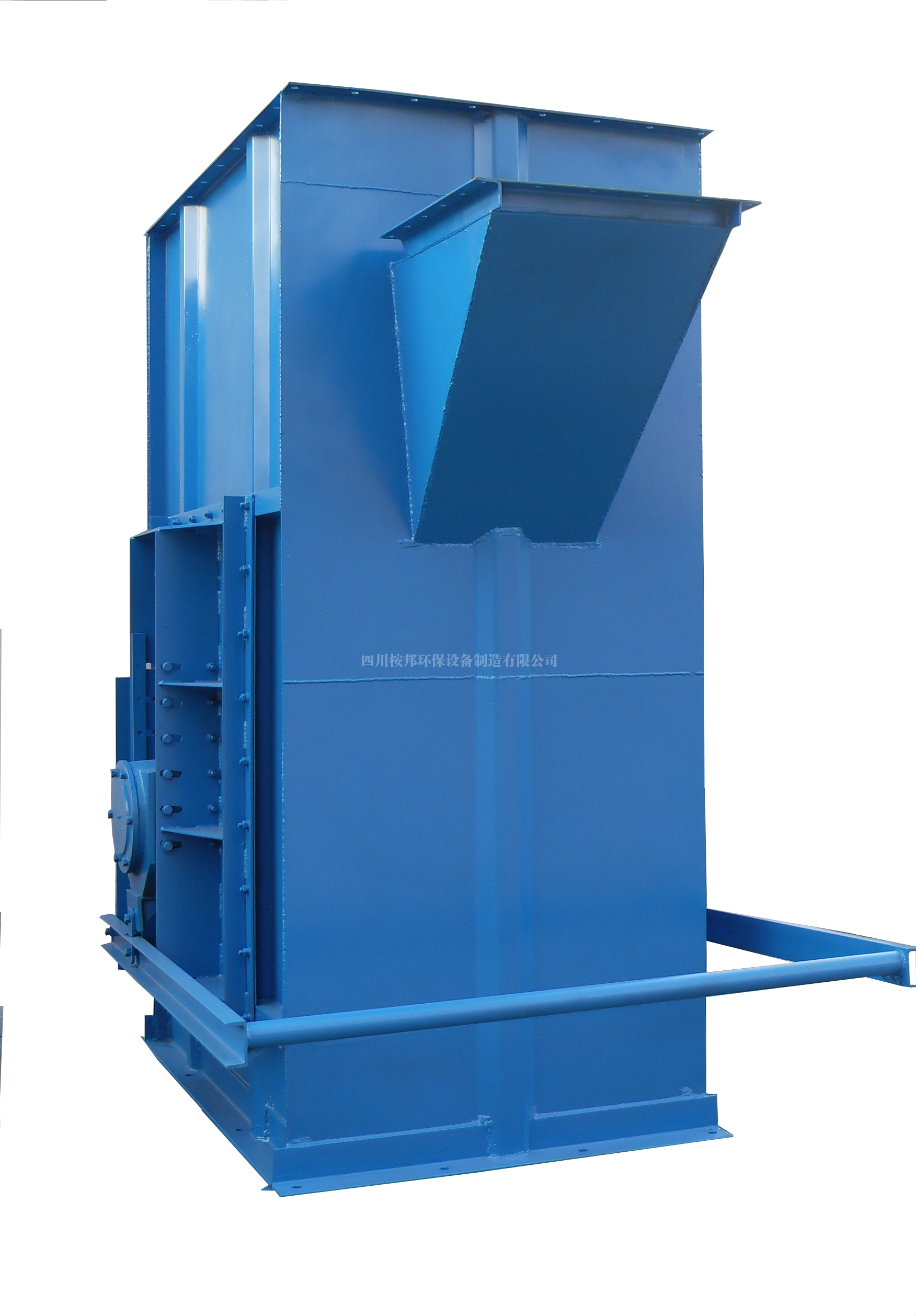

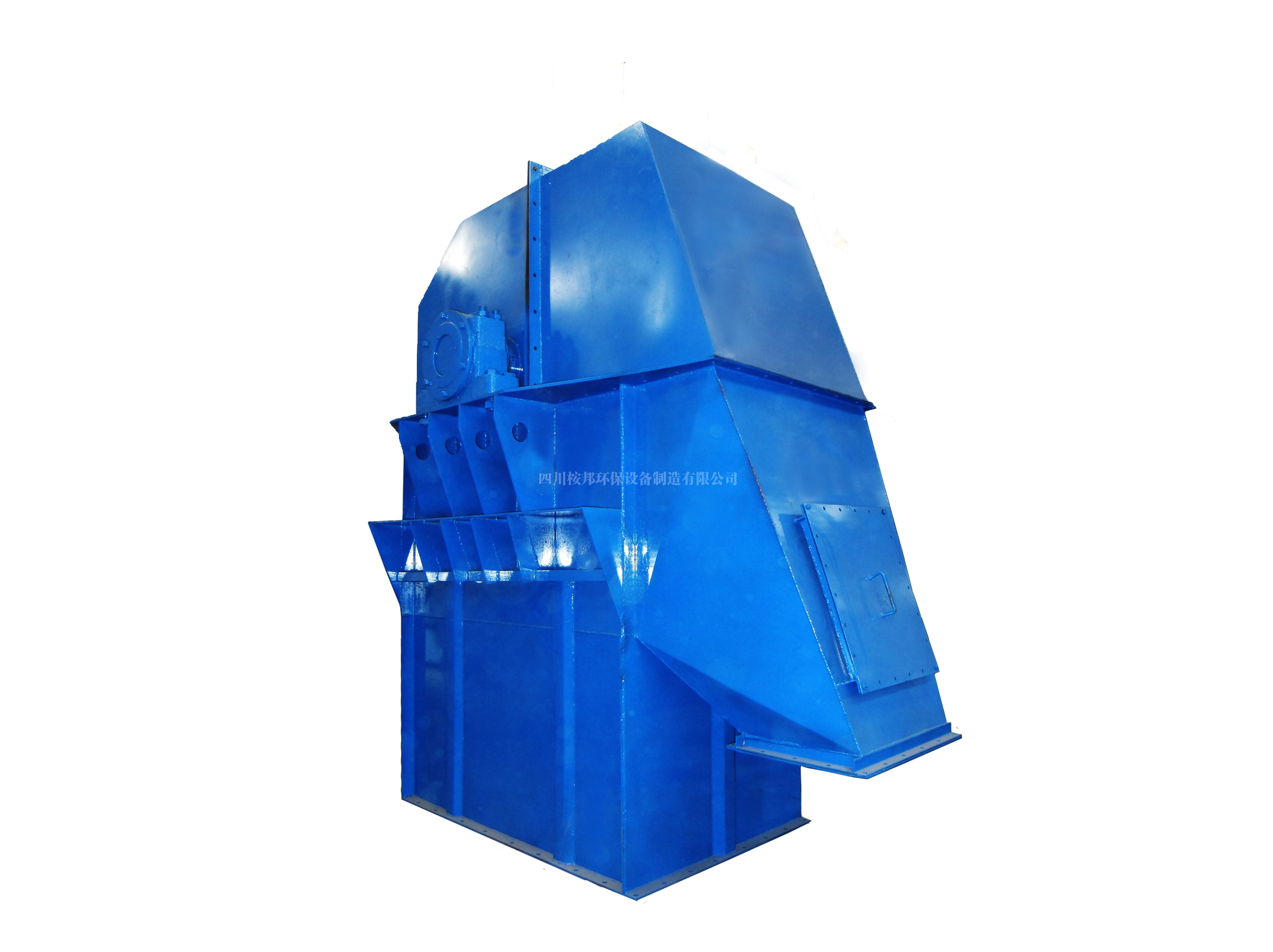

一、概述
NE板链斗提升机是应用Z广泛的一种垂直提升设备，该机适用于中、大块和有磨琢性的物料(如石灰石、水泥熟料、石膏、块煤)的垂直输送,物料温度在250℃以下。
二、工作原理
NE系列板链式斗式提升机本机系流入式喂料，物料流入料斗内靠板链提升到顶端，在物料重力作用下自行卸料。本系列提升机规格多(NE15-NE800共11种)，提升量广；且生产能高，能耗较低，可逐步代替其他类型提升机，其主要参数见下表。该机采用全封式机壳链速低，几乎无回料现象，因此无功功率损耗少，噪声低，寿命长。
三、特点
☆ 提升范围广。这类提升机对物料的种类、特性及块度的要求少；可提升粉状、粒状和块状物料；可提升磨琢性的的物料；可提升温度< 250度的高温物料；
☆ 输送能力大。提升量可达15-800立方米/小时；
☆ 能耗低。这类提升机采用流入式喂料，重力诱导式卸料，且采用密集型布置的大容量料斗输送，链速低提升量大，几乎无回料现象，因此驱动功率小，理论计算轴功率是环链式提升机的25%-45%；
☆ 使用寿命长。这类提升机采用流入式喂料，物料之间很少发生挤压和碰撞现象，在喂料，提升和卸料中不会撒落，这就防止了磨粒磨损。输送链采用板链式高强度耐磨链条，延长了链条和链斗的使用寿命。实际使用表明：输送链的使用寿命超过5年；
☆ 提升高度高。这类提升机链速低，运行平稳，且采用板链式高强度耐磨链条，因此可达较高的提升高度；
☆ 密封性好，环境污染少；
☆ 运行可靠。先进的设计原理，保证了整机运行的可靠性。
☆ 操作方便。维修少，易损件少。
☆ 机械尺寸小。与同等提升量的其它各类提升机比较，这类提升机的机械尺寸较小。
☆ 结构精度高，外观漂亮。
☆ 使用成本低
四、NE系列板链斗式提升机技术参数表
型号 | 提升量 立方米/小时 | 物料大块度 | ||||
占百分比 % | ||||||
10 | 25 | 50 | 75 | 100 | ||
NE15 | 15 | 65 | 50 | 40 | 30 | 25 |
NE30 | 32 | 60 | 75 | 58 | 47 | 40 |
NE50 | 60 | 90 | 75 | 58 | 47 | 40 |
NE100 | 110 | 130 | 105 | 80 | 65 | 55 |
NE150 | 170 | 130 | 105 | 80 | 65 | 55 |
NE200 | 210 | 170 | 135 | 100 | 85 | 70 |
NE300 | 320 | 170 | 135 | 100 | 85 | 70 |
NE400 | 380 | 205 | 165 | 125 | 105 | 90 |
NE500 | 470 | 240 | 190 | 145 | 120 | 100 |
NE600 | 600 | 240 | 190 | 145 | 120 | 100 |
NE800 | 800 | 275 | 220 | 165 | 135 | 110 |
